열전소자 관련부품
방열기는 말 그대로 뜨겁거나 찬 열의 이동을 보다 빠르게 하기 위하여 만들어진 도구입니다.
이는 뛰어난 열전도를 가진 금속재료에 열을 전도 시킨후 바람을 불어 넣어서 열을 날려 버리는 방식으로 열전도도는 은-구리-알루미늄 순으로 우수하게 나타납니다. 은과 구리는 경제성의 이유 및 부식성 그리고 낮은 기계적 강도를 이유로 대부분의 방열기의 소재는 특별한 경우를 제외하고는 알루미늄을 소재로 해서 많이 사용합니다. 현대의 여러 산업기기는 거의 모든 부분에서 전자부품을 사용함에 따라 저항에 따른 열의 발산이 가장 심각한 문제로 대두 됩니다.
따라서 현대의 모든 전자기기에는 방열에 대한 대책이 꼭 필요합니다.
방열기의 종류
[a]
[b]

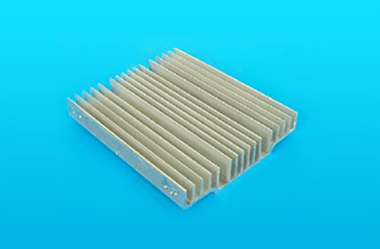

a. 사출식 방열기
알루미늄을 반용해 상태에서 주어진 형틀로 고압을 가하여 밀어냄으로서 형틀의 모양과 같이 일정하게 성형하는 방법으로 조직의 치밀도가 우수하고 가격이 저렴하나 복잡한 모양 및 긴 핀을 가져야하는 방열기의 제작에는 어려워서 잘 사용하지 않습니다. 그래서 주로 간단한 모양과 저효율의 열적 발산이 필요한 간략한 구조에 널리 사용되고 있습니다. 그러나 사출을 위한 금형 제작 비용이 투자 되어야 하는 단점이 있습니다.

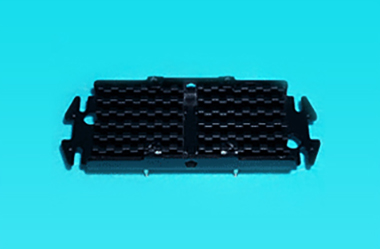

b. 전기용접식
이 방식의 방열기는 모재의 알루미늄 판재를 요철모양으로 가공하여 부착함으로서 단면적을 최대화 시킨 장점도 있고 가격도 저렴하나 외부의충격에 약한 단점이 있습니다.
[c]
[d]

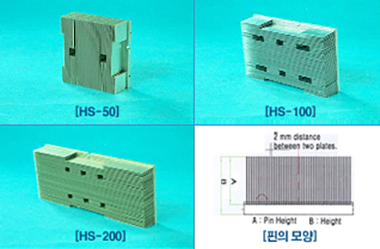

c. 알루미늄 핀 접착식
아마 여러분은 열전소자와 관련한 여러 사이트에서 긴 알루미늄판이 촘촘하게 알루미늄 모재위에 심어져 있는 방식과 같이 되어 있는 방열기의 사진을 많이 보셨을 겁니다. 이 알루미늄의 방열기는 사출이나 주조의 방식으로 이루어진 것이 아니고 일정한 넓이의 얇은 (이론적 1 mm가 적당) 알루미늄판을 적정 길이 및 높이로 절단하여 알루미늄 모재의 가공을 통해 얻어진 접착부위에 심는 구조로 되어 있습니다. 물론 가공비가 많이 드는 관계로 가격이 조금 비싸겠지요. 그러나 실제 열 발산의 효율은 뛰어납니다.

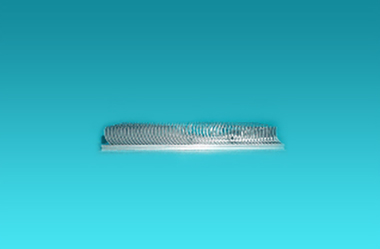

d. 스크러빙 타입
스크러빙 타입은 사진에서 보시는 바와 같이 알루미늄판을 칼로 오려서 회를 뜨듯이 올려 놓은 타입입니다. 가격적인 면에서 장점은 있으나 열 발산 효과면에서는 그리 뛰어나지를 못하고 또한 냉각팬의 부착에 어려움이 있습니다.

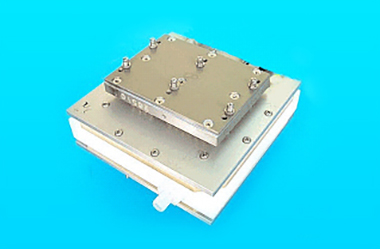

[e-1 대용량 수처리 냉각장치]

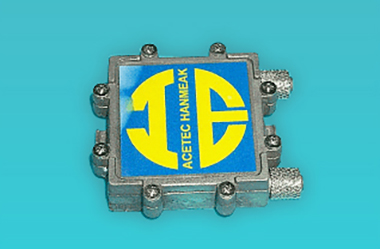

[e-2 열전소자 한 개용 수냉 재킷]
e. 수냉식 냉각장치
수냉식 냉각장치는 조금 특이하고 전문화된 냉각장치 이지만 그 냉각효과는 공랭식의 1.5-2배에 달합니다.
그러나 그 구성은 냉각킷트와 물순환펌프, 온도방열기, 냉각팬 들어가며 사양이 복잡한 것은 흠이나 탁월한 냉각 성능을 보실 수 있습니다.
PTC㈜에서는 이미 수처리 냉각킷트도 개발하여 다양한 고객의 필요에 따라 엄격한 테스트를 거쳐서 공급해 드리고 있습니다.
